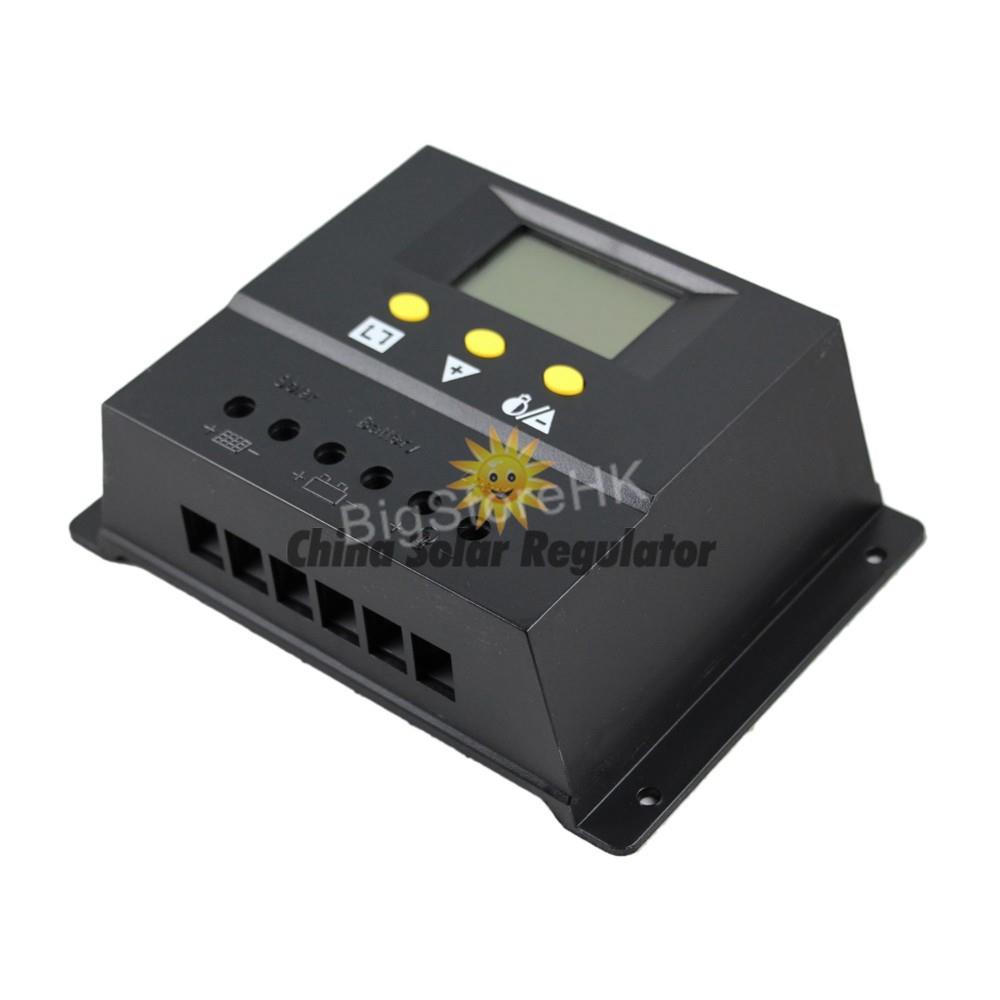

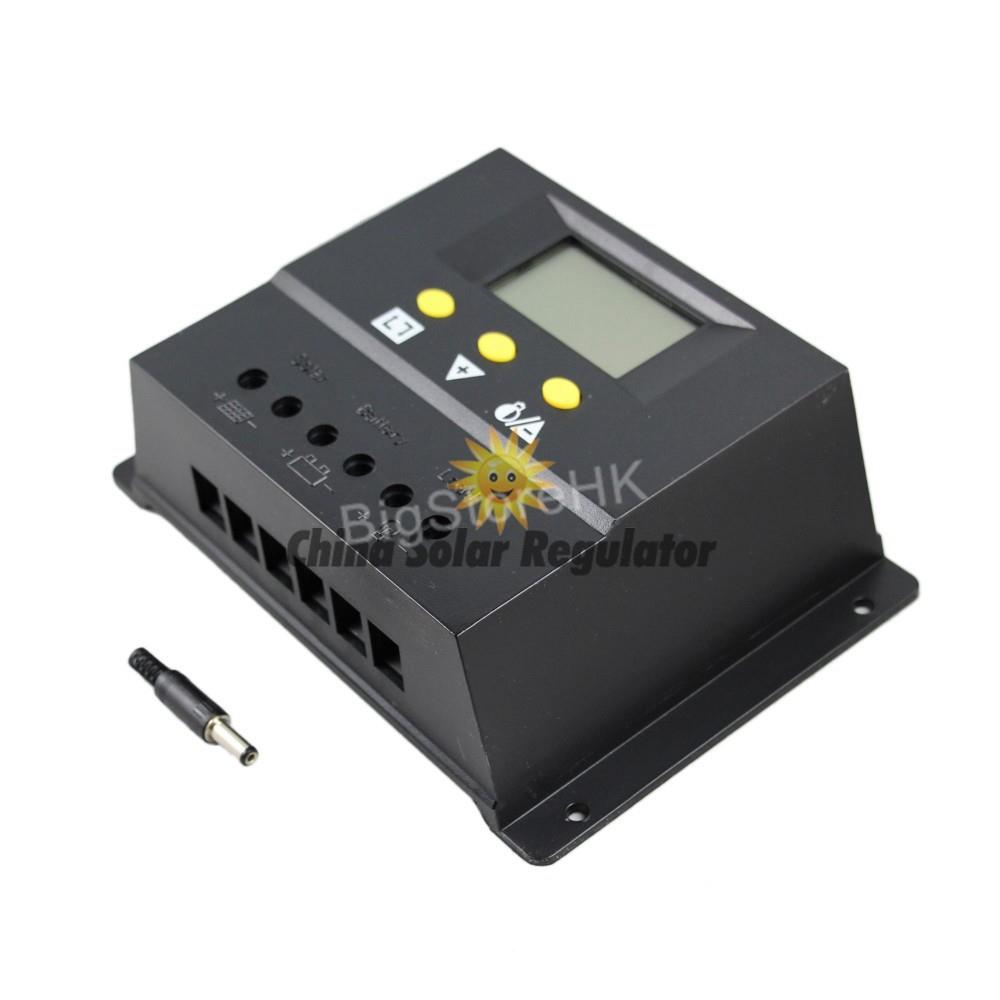

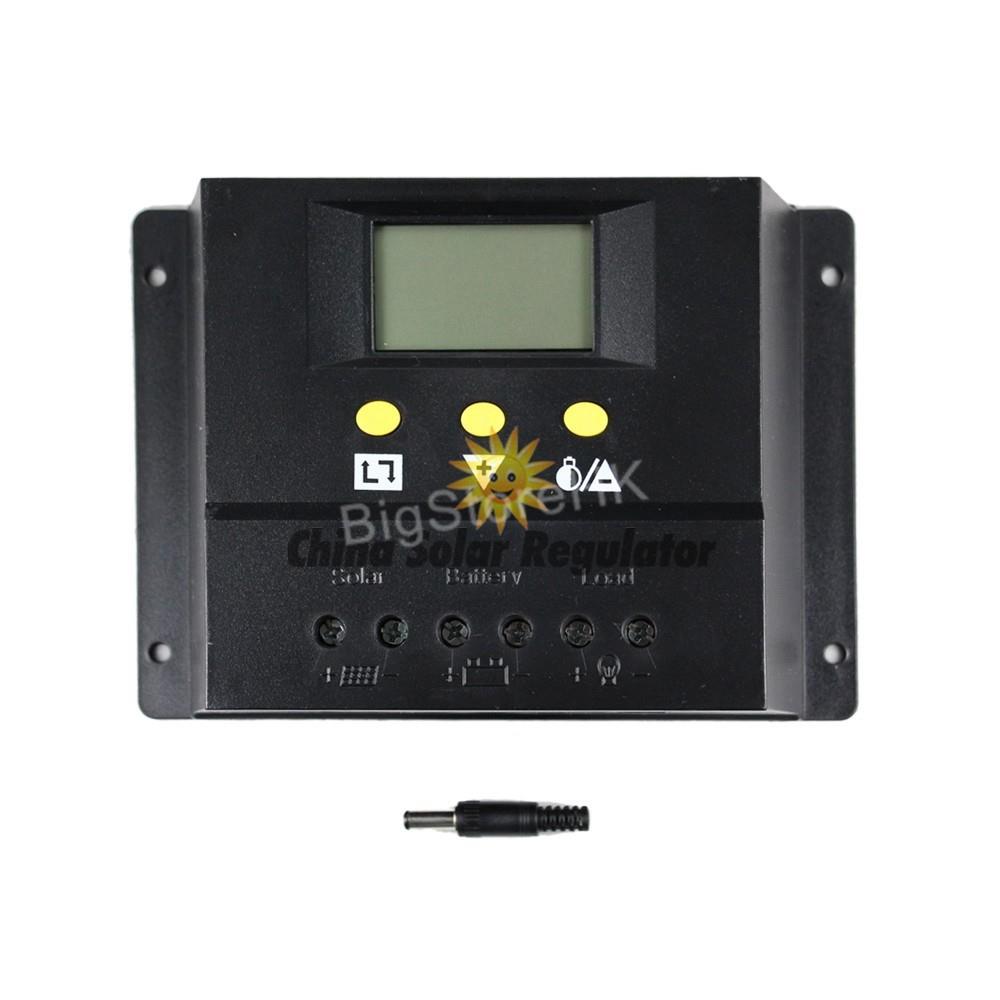

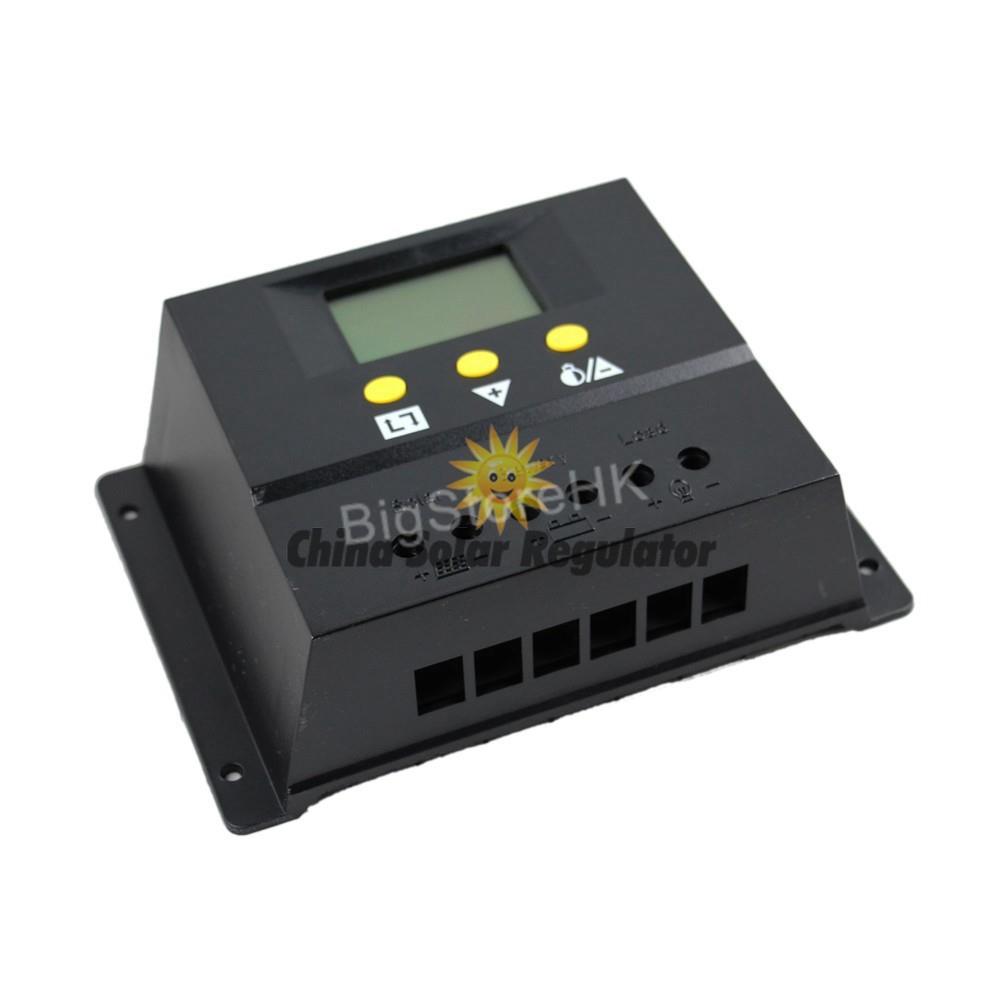

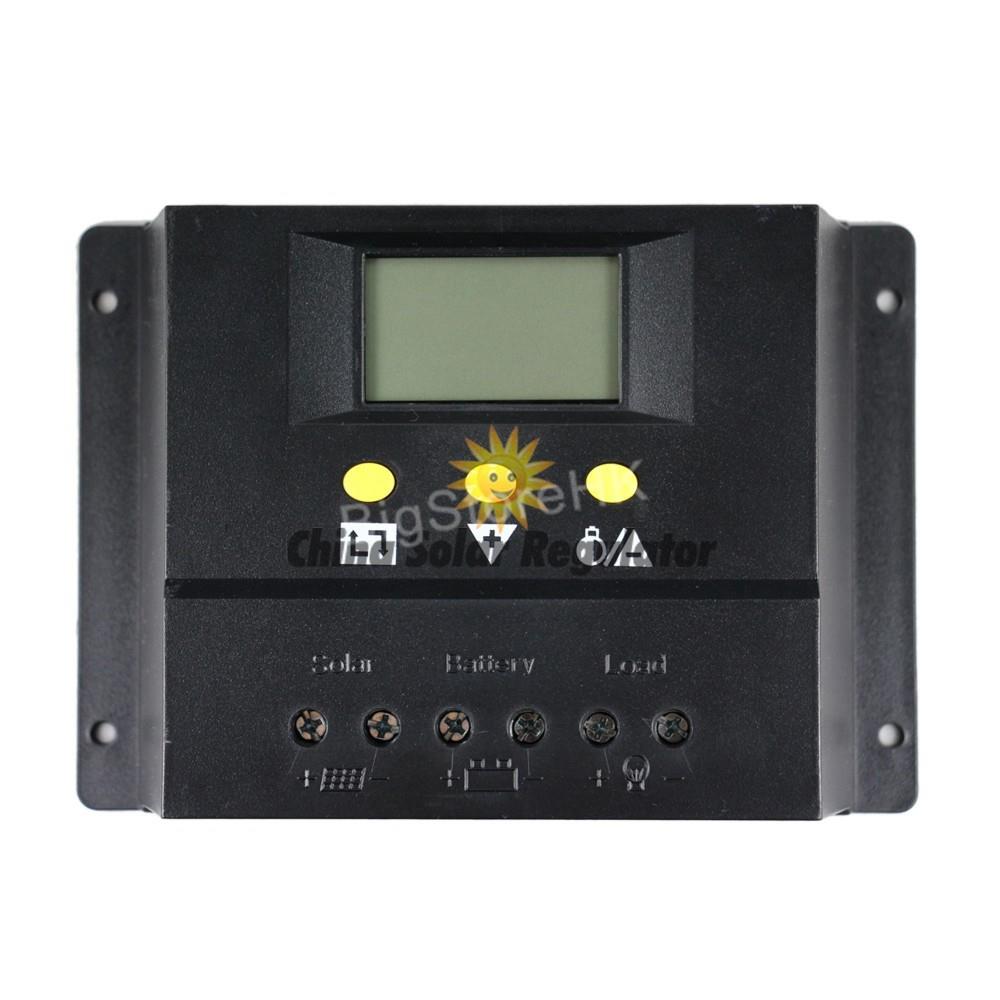

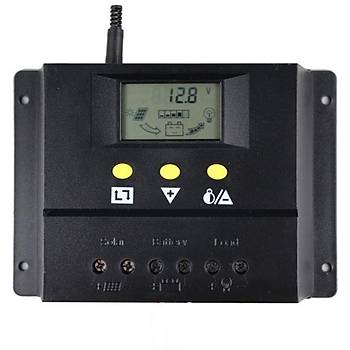

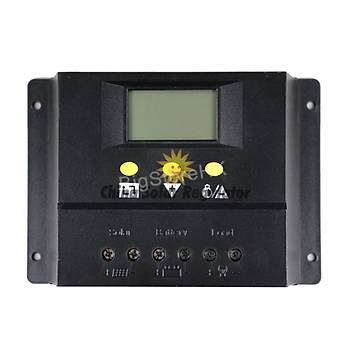

80A Solar Şarj Regülatörü 12 V 24 V 1000 W 2000 W

80A Solar Şarj Regülatörü 12 V 24 V 1000 W 2000 W Güneş Paneli Kapalı Izgara PV Denetleyici LCD Ekran PWM Şarj güneş

R0969

Açıklama:

80i kontrolörleri bir tür akıllı, çok- amaçlı solar şarj ve deşarj denetleyicisi. Aile kullanımı sabit lcd ekran, çok dostu arayüzü; çeşitli kontrol parametreleri esnek seti, tamamen karşılayacak çeşitli uygulama gereksinimleri.

özellikleri:

basit düğme operasyonu

  akıllı pwm şarj modu

  Ayarlanabilir şarj- deşarj kontrol parametreleri

  Aşırı yük, kısa devre koruması

  Pil ters (ters akım)- deşarj koruması

  pil ters bağlantı koruması

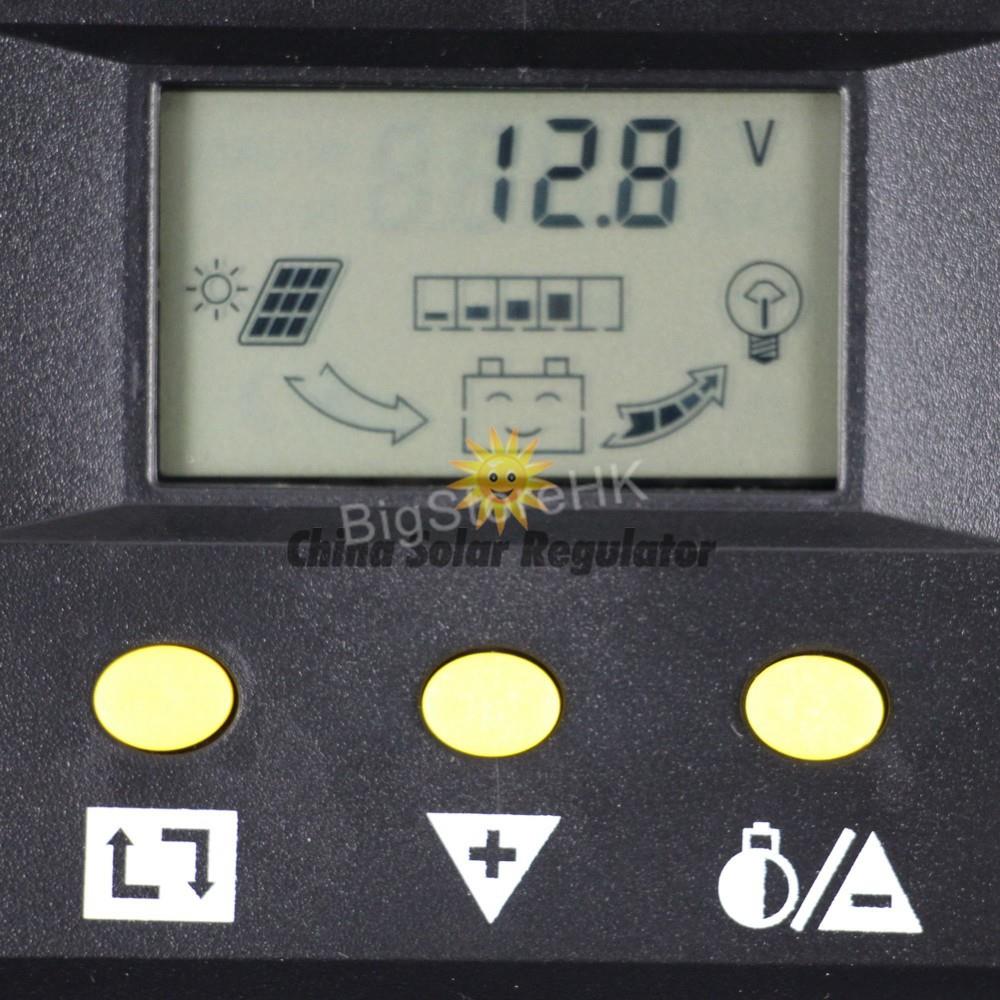

  görüntü lcd grafik sembolü

  otomatik tanımlama sistemi gerilim seviyesi

  otomatik sıcaklık kompanzasyonu

  ayarlanabilir çalışma modu yük

  Uzaktan izleme ve kontrol fonksiyonu(özel)

  Pil alçak gerilim kesilmesi( lvd)

  birikmiş fonksiyonu şarj ve deşarj amper saat

modeli 60i 80i

anma akımı 60a 80a

anma gerilimi 12v/24v

maksimum gerilim güneş paneli 50V

minimum voltaj 13.7v/27.4v

alçak gerilim kesilmesi 10.7v/21.4v

alçak gerilim yeniden bağlanma 12.6v/25.2v

yüksüz kaybı < 30mA

döngü gerilim düşümü < 200MV

şarj modu PMW modu

sıcaklık kompanzasyonu - 4mv/cep °; c

kurulum:

1Hazır olsun araçları ve kabloları. Size danışmanlık eşleşen doğru kabloları. Sağlamak akım yoğunluğu<4a/mm2 bu iletken azaltmak için hattı gerilim düşümü. Tavsiye: 30a ile 10mm2 kabloları. Olmadığını kontrol edin yükleme siteleri uygun ilgili güvenlik gereksinimleri. Lütfen kaçının nemli, tozlu, bir yer vardır yanıcı, patlayıcı ve aşındırıcı gaz denetleyicisi kullanın kurulumu.

2Yüklemek içine denetleyicisi sabit dikey düzlem. Bölüm 5 gözenek boyutu ve gözenek aralığı. Sağlamak için iyi bir termal kontrol koşulları, lütfen kenara her 10cm altında kontrol alanı.

3Gösterildiği gibi doğru, bağlamak(1) yük,(2) pil ve(3) için güneş paneli göre denetleyici sırasını(1)(2)(3). Dikkat yük, pil, güneş paneli ve kontrol aynı kutup.

4Koymak dış sıcaklık sensörü sol içine kontrol( prob port). Sıcaklık sensörü konulmalıdır benzer alanı pil.( aksi, denetleyici kontrol edecek parametreleri tüm yanlış sıcaklık kompanzasyonu.)

5Varsa uzaktan izleme ve kontrol fonksiyonu, lütfen bir ucunu dahil iletişim kablosu sağ denetleyici( haberleşme portu), diğer ucunu bağlamak için ana bilgisayara.

Yıkım: kazaları önlemek için, sipariş edin yıkım güneş panelleri, pil ve yük ile kesmek denetleyici.

not Akü kutup zarar vermez denetleyici, ama bir yük donanımları güvenlik riskleri.

installtion kablo alanı > 3# awg( 25mm2)

çalışma sıcaklığı -20 °; c ~ 50 °; c

depolama sıcaklığı -30 °; c~ 70 °; c

nem gereksinimi < 90%, yoğunlaşma

boyutu 130mm*188mm*62mm

montaj delik aralığı 90 mm 178 mm- 5

ağırlığı 700g

Ürün özellikleri:

Marka Adı: Y-SOLAR

uygulama: Su Isıtıcı Denetleyici

maksimum Akım: 80A

Model Numarası: 80I

Anma Gerilimi: 12v/24v

Application: Off grid solar system

Maximum Voltage of solar panel: 50V

Max Power: 1000W(12V) 2000W(24V)

Rated Voltage: 12V 24V auto switch

Charging Mode: PMW Mode

Amps: 80A

Installtion cable area: 3# AWG ( 25mm2 )

Float Voltage: 13.7V/27.4V

Low Voltage Disconnection: 10.7V/21.4V

Low Voltage Reconnection: 12.6V/25.2V

Paket içeriği:

1. 1x güneş kontrol 80a

2. 1x users` manuel

3. 1x sıcaklığı. Sensörü
